履帶式長螺旋鉆孔機的介紹和說明

履帶式長螺旋鉆孔機的介紹和說明

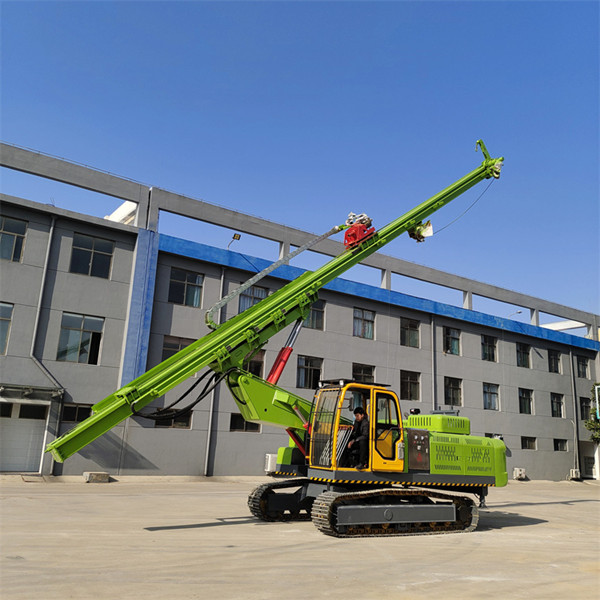

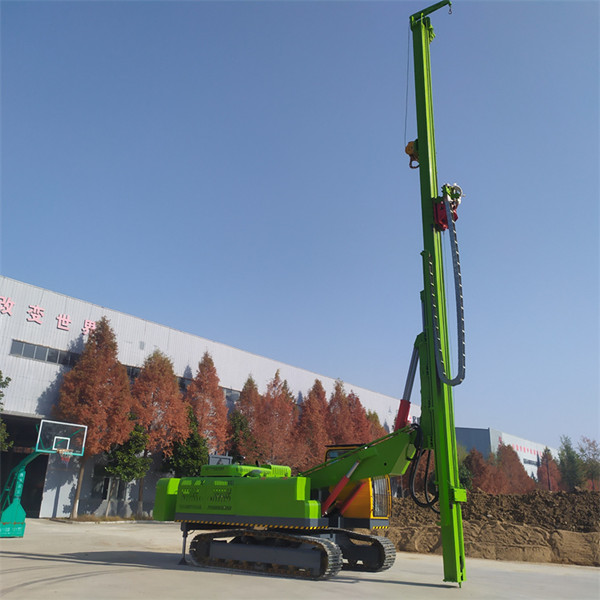

該機包括液壓行走樁架和鉆進系統兩部分。樁架采用液壓步履式底盤，自動化程度高，可自行行走及360度回轉，設有四條液壓支腿及一條行走油缸以輔助行走及回轉同時增加施工時的整機穩定性，可整機進行轉運。

立柱為可折疊式箱型立柱，法蘭連接方式，立柱采用兩塊高厚度錳板并且用大型折彎機折彎技術，經兩道焊縫焊接而成同時立柱內部每隔60cm加焊四根加強筋固定，增加立柱抗扭抗彎性。

立柱由兩條變幅液壓油缸控制其起降。鉆進系統包括動力頭與鉆具，動力頭的輸出軸與螺旋鉆具為中空式，樁機采用長螺旋成孔，可通過鉆桿中心管將混凝土{或泥漿]進行泵送混凝土CFG樁施工，即能鉆孔成孔一機一次完成，也可用于干法成孔、注漿置換改變鉆具后還可采取深層攪拌等多種工法進行施工。

1、 樁機采用長螺旋成孔，可用過鉆桿中心管將混凝土（或泥漿）注入孔底。即能鉆孔成樁一次完成，也可用于干法成孔、注漿置換等多種工法。

2、 動力頭采用雙電機驅動、大中心通孔的減速器，承載、過載能力高，結構緊湊，噪音低，壽命長，是目前國內樁機動力裝置。

3、 樁架為液壓步履式結構，可自行行走、回轉、起落立柱。對位準確、可靠，施工效率高，勞動強度低。

4、 樁機采用拖運與裝運相結合的運輸方式，整體性強，場地轉移方便而且安裝、運輸費用低。

5、 整機的電氣、液壓、操縱系統、監視儀表均集中在司機室內，司機操作舒適方便。
